Máy đếm và đặt chip Hanwha Samsung SMT DECAN S1

Tên thương hiệu

SAMSUNG

Mẫu sản phẩm

nước xuất xứ

South Korea

MOQ

1pcs

đơn giá

50000$

phương thức thanh toán

L/C,D/A,D/P,T/T,Western Union,MoneyGram

khả năng cung cấp

2000 Piece/Pieces per Week

Chi tiết sản phẩm

Làm nổi bật:

DECAN S1 máy chọn và đặt

Máy gắn chip SMT của Hanwha Samsung

Máy gắn chip Samsung SMT

Product Name: Máy gắp đặt SAMSUNG Hanwha DECAN S1

Brand Name: samsung hanwha

Model: DECAN S1

Placement Accuracy: ± 28μm @ cpk≥ 1.0

Core Components: Hanwha DECAN S1

Model Number: DECAN S1

PCB Max. Size (Mm): Tùy chọn 510(L) x 510(W)~ Tối đa. 1.500(L) x 460(W)

Place Of Origin: Hàn Quốc

Application: cho dòng smt

High Speed: 47.000 CPH (Tối ưu)

Mô tả sản phẩm

Thông số kỹ thuật và đặc điểm chi tiết

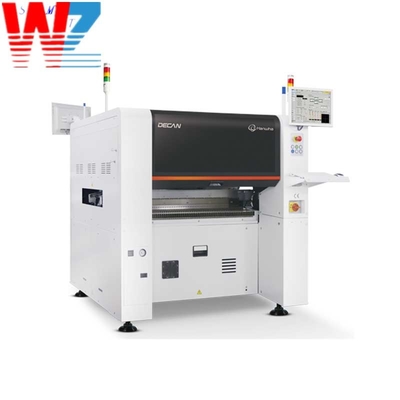

SAMSUNG Hanwha DECAN S1 SMT Pick And Place Machine

SAMSUNG DECAN S1 Fast & Flexible Mounter

Tốc độ: 47.000 CPH (tối ưu)

Spindle/Gantry: 10 Spindles/1Gantry

Các bộ phận: 03015~□55mm(H15),L75mm

Độ chính xác: ± 28μm @ Cpk≥ 1.0/Chip
± 30μm @ Cpk≥ 1.0/IC

Max.PCB: L510xW510 (Tiêu chuẩn)
L1,500xW460 (tối đa)

Hiệu suất cao nhất trong số các máy gắn chip của cùng một lớp

Đặt microchip ổn định

Tăng sự tiện lợi của hoạt động

Hanwha chọn và đặt máy DECAN S2, Samsung chọn và đặt máy DECAN S2, Hanwha chip mounter DECAN S2,Máy lắp chip DECAN S2 của Hanwha (Samsung) có dung lượng diện tích tốt hơn so với các thiết bị tương tự của đối thủ cạnh tranh, * tối ưu hóa Đặt các thành phần nhỏ ở tốc độ cao; Máy đặt chip tốc độ cao DECAN S2 được trang bị 10 trục mỗi đầu và phù hợp với hai cantilever,Máy đặt hiệu suất cao được trôi lên từ tínhChào mừng bạn đến với "Hanwha Decan S2, máy đặt tốc độ cao gốc của Samsung,Máy chọn và đặt treo từ từ Hanwha"

SM482PLUS có thể thực hiện việc đặt chip tốc độ cao ở 40.000CPH và QFP ở tốc độ 1,1 giây,tương ứng (mỗi tốc độ tối ưu) bằng cách áp dụng công nghệ nhận dạng trên bay được cấp bằng sáng chế bởi Techwin, cho phép đặt thành phần ở tốc độ cao nhất trong số tất cả các vị trí thành phần tốc độ trung bình. Với cấu trúc một gantry có đầu piano tốc độ cao với 10 vòi,Máy có thể được vận hành với số lượng nhân lực tối thiểu bằng cách sử dụng một bên của máyCó khả năng sản xuất các tấm dài với chiều dài lên đến 1.500mm, máy tự hào về khả năng áp dụng cho các PCB lớn nhất trong số các bộ đặt thành phần SM.

Các thông số kỹ thuật DECAN S1

Mô hình	DECAN S1
Sự liên kết	Fly Camera + Fix Camera
Số lượng trục	10 spindles x 1 Gantry
Tốc độ đặt	47,000 CPH (Tối ưu)
Độ chính xác vị trí	± 28μm @ Cpk≥ 1.0
Máy ảnh bay	03015 ~ □16mm Camera cố định
	42mm ~ □55mm (MFOV) L55mm ~ L75mm Connector (MFOV)
Tối đa.	10mm (Fly), 15mm (Fix)
PCB Min. Kích thước (mm)	50 ((L) x 40 ((W)
PCB Max. Kích thước (mm)	510 ((L) x 510 ((W) Tùy chọn ~ Max. 1,500 ((L) x 460 ((W)
Độ dày PCB (mm)	0.38 ~ 4.2
Capacity Feeder (8mm tiêu chuẩn)	60ea / 56ea (Bản phân phối cố định / Thùng cắm) 120ea / 112ea (Bản phân phối cố định / Thùng cắm) - Tùy chọn
Sức mạnh	3Phase AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA
Tiêu thụ không khí	5.0~7.0kgf/cm250Nl/min (bơm chân không)
Trọng lượng (kg)	Khoảng 1 giờ.600
Chiều độ bên ngoài (mm)	1,430 ((L) x 1,740 ((D) x 1,485 ((H)

So sánh chuỗi SM

Tên mô hình	SM471plus	SM481plus	SM482plus
Vòng xoắn	10 Spindles * 2 Gantry	10 Spindles * 1 Gantry	6 Spindles * 1 Gantry
Tốc độ đặt	78,000CPH ((Tối ưu)	40,000CPH ((Tối ưu)	30,000CPH ((Tối ưu)
Độ chính xác vị trí	±50μm@μ±3σ	±30μm@μ±3σ	±30μm@μ±3σ
Các phần áp dụng	0402 ~ 14mm ((H 12mm)	0402 ~ 42mm ((H15mm)	0402 ~ 55mm ((H 15mm)
PCB áp dụng	Tối đa 510 ((L) x 460 ((W) ((Tiêu chuẩn)	Tối đa 460 ((L) x400 ((W) ((Standard)	Tối đa 460 ((L) x400 ((W) ((Standard)
	Tối đa 610 ((L) x 460 ((W) ((Optional)	Tối đa 1500 ((L) x 460 ((W)) (tùy chọn)	Tối đa 1200 ((L) x 510 ((W)) (tùy chọn)
Kích thước ((mm)	165016901458	165016801530	165016801458

Máy đếm và đặt chip Hanwha Samsung SMT DECAN S1 0

Máy đếm và đặt chip Hanwha Samsung SMT DECAN S1 1

Máy đếm và đặt chip Hanwha Samsung SMT DECAN S1 3

Máy đếm và đặt chip Hanwha Samsung SMT DECAN S1 4
