| MOQ: | 1pcs |
| giá bán: | có thể đàm phán |
| bao bì tiêu chuẩn: | 1. Vỏ gỗ 2. Theo đơn đặt hàng của bạn |
| Thời gian giao hàng: | 3-5 ngày |
| phương thức thanh toán: | T / T, Western Union, Paypal, Thẻ tín dụng |
| khả năng cung cấp: | 10 mảnh / mảnh mỗi tuần |

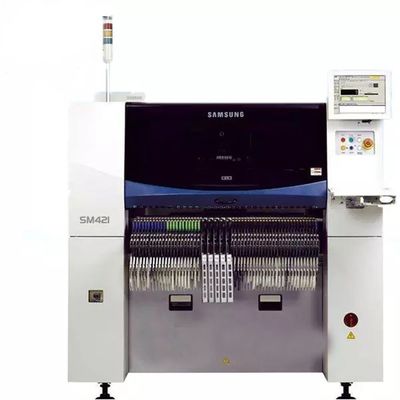

Máy chọn và đặt SMT trong tình trạng tốt SAMSUNG SM421
CácSM421 Máy chọn và đặtlà một máy tốc độ cao và chính xác cao được sử dụng trong sản xuất điện tử để đặt các thành phần gắn bề mặt lên bảng mạch in (PCB). Nó được sản xuất bởi Samsung,một cái tên hàng đầu trong ngành công nghiệp điện tử.
SM421 được trang bị một hệ thống thị giác có thể nhận ra và sắp xếp các thành phần trên PCB một cách chính xác.dẫn đến tỷ lệ tuyển dụng cao và tăng năng suất.
Máy này có khả năng lắp đặt nhiều loại thành phần khác nhau, bao gồm kháng cự, tụ điện, mạch tích hợp (IC), mảng lưới bóng (BGAs) và các transistor đường viền nhỏ (SOT).Nó có một phạm vi thành phần từ 0201 (0.2 mm x 0,1 mm) đến 32 mm x 32 mm, làm cho nó phù hợp với nhiều yêu cầu lắp ráp PCB.
CácSM421có tốc độ đặt tối đa là 42.000 bộ phận mỗi giờ (CPH) và độ chính xác là ± 0,03 mm, đảm bảo đặt các bộ phận chính xác và hiệu quả.Nó có một hệ thống hình ảnh độ chính xác kép quét các thành phần trước khi đặt để đảm bảo rằng chúng được sắp xếp đúng với PCB.
Để sử dụng Máy chọn và đặt SM421, người vận hành cần làm theo các bước sau:
1- Chuẩn bị PCB: Đảm bảo rằng PCB sạch sẽ và chuẩn bị thích hợp cho việc đặt thành phần. Điều này bao gồm đảm bảo rằng dán hàn hoặc keo được áp dụng đúng cách.
2. Thiết lập máy: Nạp các thành phần cần thiết vào các bộ cấp của máy. SM421 có thể xử lý tối đa 120 loại thành phần khác nhau đồng thời.
3. Lập trình máy: nhập các hướng dẫn cần thiết và dữ liệu vị trí thành phần vào giao diện của máy.và số lượng của mỗi thành phần được đặt.
4. Kiểm tra hệ thống thị giác: Chạy quy trình hiệu chuẩn để đảm bảo hệ thống thị giác của máy có thể xác định và sắp xếp chính xác các thành phần.
5. Bắt đầu quá trình đặt: Bắt đầu máy để bắt đầu quá trình đặt. Máy sẽ chọn các thành phần từ các bộ cấp và đặt chúng vào các vị trí được chỉ định trên PCB.
6. Giám sát và kiểm tra: Tiếp tục giám sát hoạt động của máy để đảm bảo rằng các thành phần được đặt chính xác và với tốc độ mong muốn.Kiểm tra chất lượng của các thành phần đặt định kỳ để đảm bảo chúng đáp ứng các tiêu chuẩn yêu cầu.
7. Bảo trì và khắc phục sự cố: Thực hiện các nhiệm vụ bảo trì thường xuyên trên máy để giữ cho nó trong tình trạng tối ưu. Giải quyết bất kỳ vấn đề hoặc lỗi ngay lập tức để giảm thiểu thời gian ngừng sản xuất.
Nhìn chung, máy chọn và đặt SM421 là một giải pháp đáng tin cậy và hiệu quả cho các nhà sản xuất điện tử muốn tự động hóa quy trình lắp ráp PCB.và tính linh hoạt, làm cho nó phù hợp với một loạt các kích thước và hình dạng của các thành phần điện tử.
| SM421 Máy chọn và đặt | |
| Tốc độ lắp đặt | 21, 000 CPH / Chip (IPC9850 tham chiếu) 5, 500 CPH / QFP (IPC9850 điểm xuất phát) |
| Phạm vi thành phần | Max, 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (tiêu chuẩn) |
| Tốc độ lý thuyết của chip | 21,000 CPH / chip |
| Phạm vi gắn | 0603 chip nhỏ đến □ 22mmIC |
| Độ chính xác vị trí | cộng hoặc trừ 0,03mm |
| Kích thước PCB | 460 (L) x 400 (W) mm |
| Kích thước thiết bị | 1650 (L) x 1690 (D) x 1485 (H) |
| Đặt hàng | ± 50μm @ 3σ / chip, ± 30μm @ 3σ / QFP |
Tiến bộ
Máy gắn linh hoạt tốc độ cao
Là một bộ phận tổng thể đặt mà hệ thống hình ảnh được tăng cường dựa trên nền tảng của chip tốc độ cao SM471
và tốc độ đặt chip là cao nhất trong số các bộ phận đặt cùng một lớp, SM481 thực hiện
một tốc độ đặt chip là 39,000 CPH, cao nhất trong số các thiết bị đặt thành phần cùng lớp, bằng cách áp dụng một đầu
với một gantry và mười trục cũng như tầm nhìn bay mới và bằng cách tối đa hóa các chuyển động nhận và vị trí.
Ngoài ra, nó có thể áp dụng cho các chip 0402 ((01005 inch) và IC 42mm.
Ngoài ra, vì nó là một loại máy chủ sản xuất sản phẩm có tính chất cao, nó có thể được sử dụng để sản xuất các sản phẩm có tính chất cao.
Được thiết kế để tương thích với các bộ cấp bơm khí quyển SM, nó tối đa hóa sự tiện lợi hoạt động của khách hàng.
39,000 CPH ((Tối ưu)
1 Gantry x 10 Spindles/Head
Các bộ phận có thể áp dụng: 0402 ((01005 inch)
~ 42mm ((H15mm)
PCB áp dụng: 460 ((L) x 400 ((W) ((Tiêu chuẩn)
Max. 740 ((L) x 460 ((W) ((Optional)
Tốc độ cao, độ chính xác cao và điện
Động cơ cho ăn
- Chức năng tự động nhận vị trí căn chỉnh
- Tương thích với các bộ cung cấp khí quyển SM
Hệ thống chân không mới và máy thu tối ưu
Đề xuất đặt
Bộ cấp thông minh
- Loading và Splicing tự động đầu tiên trên thế giới
Năng lượng mới trong công việc kinh doanh
Áp dụng hệ thống chân không mới
Tháng 7 năm 2013
Máy gắn linh hoạt tốc độ cao tiên tiến
Nhận dạng cực phần BGA và nhận dạng CSP
Nhận ra tốc độ đặt cao nhất trong cùng một
lớp đặt chip bằng cách áp dụng một đầu bay mới
cơ chế với 10 trục cũng như tối ưu hóa
chuyển động nhặt/đặt
Vì nó cho phép nhận dạng bộ phận mà không dừng lại sau khi bộ phận nhận bởi
áp dụng công nghệ nhận dạng hình ảnh On-the-Fly ban đầu của mình, SM481
mô hình tối đa hóa tốc độ đặt bộ phận bằng cách giảm thiểu thời gian để
di chuyển giữa vị trí đón và vị trí đặt và bằng cách
Giảm thời gian nhận dạng gần như bằng không.
Nhận ra siêu cao
Tốc độ đặt 39.000 CPH
Hệ thống điều chỉnh độ chính xác vị trí
Chip ±50μm ((Cpk ≥1.0)
Định chuẩn độ vị trí mới được nâng cấp
hệ thống tự động kiểm tra và sửa
Di chuyển điểm nhận, di chuyển đầu, di chuyển C/V, v.v.
để cho phép đặt các bộ phận một cách đáng tin cậy.
Độ chính xác tuyệt đối ± 50μm ((Cpk 1)
Tốc độ cao chạy bằng điện
và Feeder chính xác cao
Máy chofe SM chạy bằng điện
• Cho phép sử dụng tích hợp 0603/2P/4P
• Được trang bị chức năng sắp xếp tự động
vị trí thu giữa các bộ cấp thức ăn để cải thiện
tốc độ nhận đồng thời.
• Có thể thiết lập các tốc độ cung cấp các bộ phận khác nhau
cải thiện sự ổn định của nguồn cung cấp phụ tùng.
• Chức năng nhận dạng đường ăn tự động
Tương thích với các bộ cung cấp khí quyển SM
Bộ cấp thông minh SM
• Máy cho ăn đầu tiên trên thế giới được trang bị Auto Splicing
và chức năng tải tự động
- Tối đa hóa sự tiện lợi làm việc và thực tế
năng suất bằng cách tự động hóa splicing
quy trình thay thế cuộn phần bình thường
được thực hiện bằng tay.
Thông số kỹ thuật
Mô hình SM481
Định hướng tầm nhìn bay + tầm nhìn sân khấu ((Phương pháp tùy chọn)
Số Spindles 10 Spindles x 1 Gantry
Tốc độ đặt 39,000 CPH ((Đối ưu)
Đặt hàng
Độ chính xác
Chip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(Dựa trên chip tiêu chuẩn)
Thành phần
Phạm vi
Bay
Tầm nhìn
FOV 24
0402 ((01005 inch) ~ 16mm IC, Connector ((Lead Pitch 0.4mm)
* BGA, CSP ((Ball Pitch 0.4mm)
Giai đoạn
Tầm nhìn
Hội đồng
Cấu trúc
(mm)
Ít nhất 50 ((L) x 40 ((W)
Tối đa
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Option)
610 ((L) x 510 ((W) ((Option) 740 ((L) x 460 ((W) ((Option)
Độ dày PCB 0,38 ~ 4.2
Capacity Feeder 120ea / 112ea ((Docking Cart)
Sử dụng
Sức mạnh
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3Phase) Max. 4.7kVA
Tiêu thụ không khí
Khối lượng khoảng 1.655kg.
Kích thước bên ngoài (mm) 1.650 (L) x 1.680 (D) x 1.530 (H)
Vòng quay hiện tại
New Reel
• Giảm thiểu sự chậm trễ của vị trí bộ phận do tối ưu hóa
của đường dẫn khí
• Hiểu được sự ổn định của bộ phận và giảm thiểu không khí
tiêu thụ bằng cách áp dụng máy bơm chân không
Áp dụng tăng cường đối với các bộ phận và PCB
Sử dụng hệ thống chiếu sáng mới
• Áp dụng cho các bộ phận từ 0402 ((01005 inch) đến
42mm ((H15mm) cũng như các bộ phận BGA/CSP
• Áp dụng cho tối đa 740 ((L) x 460 ((W) PCB trong thời gian dài
bảng áp dụng cho đèn LED và màn hình
• Hỗ trợ nhận dạng tự động của toàn bộ bộ máy nhận
vị trí bằng cách được trang bị một camera tín nhiệm tại
trái và phải tương ứng
Khả năng áp dụng tăng cường đối với các bộ phận có hình dạng lẻ bao gồm
BGA, CSP, vv, bằng cách áp dụng ánh sáng ba giai đoạn
Hệ thống ((Side, Coaxial và ánh sáng bên ngoài).
