Máy gắp và đặt SMT, nói chung, là thiết bị quan trọng và đắt tiền nhất trong SMT. Nó là một thiết bị để gắn các linh kiện điện tử. Nó là tất cả các thiết bị công nghệ cao bao gồm giá đỡ, truyền và mang PCB, hệ thống truyền động, hệ thống định vị và căn chỉnh, bộ nạp, hệ thống nhận dạng quang học, cảm biến và hệ thống điều khiển máy tính.
- Tên:Samsung SM320 SM321 SM421 SM431
- Thương hiệu:SAMSUNG
- Model:SAMSUNG SM320 SM321 SM421 SM431
- Thông số kỹ thuật:MÁY GẮP VÀ ĐẶT SMT
- Tình trạng:nguyên bản
- Chất lượng:chất lượng hàng đầu
- Hàng trong kho:lớn
- Thanh toán:T/T trước khi giao hàng
- Vận chuyển:giao hàng đúng hẹn
- Bảo hành:1 năm
- Giao hàng:fedex,ups,dhl,theo yêu cầu
- Gói:vỏ gỗ
- Kích thước PCB:460 x 460 (1PCB)
- Tốc độ vá:21.000CPH
- Thành phần:Chip 0402mm đến 12mm
- Bộ nạp:84 chiếc bộ nạp 8mm
- Tốc độ 55.000CPH (Tình trạng tốt nhất)
- hệ thống truyền động servo kép trục Y kép
- cánh tay tổng cộng 16 đầu đặt
Hệ thống nhận dạng hình ảnh tốc độ cao
- Các thành phần để thích ứng với: Chip 0402mm đến □ 12mm
- Độ chính xác lắp ráp: ± 50μm @ 3σ - Đối với hệ thống nạp SM mới
- Đối với bộ nạp không dừng
- cho bộ nạp đường ray
-LED Hiển thị trạng thái bộ nạp - hệ thống truyền kép
- Chế độ truyền kép: 330 x 250 (2 PCB)
- Chế độ truyền đơn: 460 x 460 (1PCB) - Có thể đặt 84 bộ nạp 8mm
- Màn hình LCD với thao tác trước và sau
- thiết bị thay đổi miệng tự động
- Hệ điều hành Windows XP
- Nắp an toàn
- Bộ dụng cụ
| Model | SAMSUNG SM320 |
| Chế độ nhận dạng thành phần | FLYING VISION + STAGE VISION |
| Thành phần | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Hệ thống tầm nhìn camera cố định | 1.4 GIÂY/QFP208(CUNG CẤP KHAY TIÊU CHUẨN) |
| Độ chính xác lắp ráp | CHIP/QFP ±50 18500cph/h |
| FLYING VISION |
1005~22mmIC (Tùy chọn:0603~12mmIC/0402~7mmIC) |
| Tầm nhìn giai đoạn tiêu chuẩn (FOV 35) | 32mmIC(Pitch 0.4mmQFP/0.75mmBGA/~55mm(MFOV)) |
| Tầm nhìn giai đoạn tiêu chuẩn (FOV 45) | 42mmIC(Pitch 0.5mmQFP/1.0mmBGA/~55mm(MFOV)) |
| Tầm nhìn giai đoạn tiêu chuẩn (FOV 20) | 17mmIC(Pitch 0.3mmQFP/0.5mmBGA) Min.lead pitch (QFP) |
| FOV10 | 0.3mm(QFP)/0.65mm(BGA) Min.Ball pitch (BGA) |
| FOV15 | 0.5mm(QFP)/0.75mm(BGA) |
| FOV25 | 0.5mm(QFP)/0.75mm(BGA) |
| Chiều cao tối đa | H12mm(Tiêu chuẩn camera bay) |
| H15mm(Tiêu chuẩn camera bay) | |
| Kích thước PCB | Kích thước tối thiểu:50(L)*40(W) |
|
Kích thước tối đa:460(L)*400(W) Tùy chọn:510*460,640*510 |
|
| Độ dày PCB | 0.38mm-4.2mm |
| Số lượng bộ nạp | 120ea/112ea(xe đẩy) |
| Nguồn cung cấp | AC220/220/240V(50/60HZ,3 PHA)(Tùy chọn:340/380/415V) |
| Máy nén khí | 260 NI/PHÚT |
| Cân nặng | 1800KG |
| Kích thước | 1650 L*1680 D*1530 H |
SM320 phổ biến. Máy linh hoạt cao, thân thiện với người dùng và rất đáng tin cậy. Tầm nhìn đầy đủ với 6 đầu đặt, mỗi đầu có ánh sáng riêng lẻ cho phép 6 thành phần hoàn toàn khác nhau được căn chỉnh khi đang di chuyển. Camera hướng lên cho phép đặt các thành phần xuống đến 0,4mm Lead pitch.

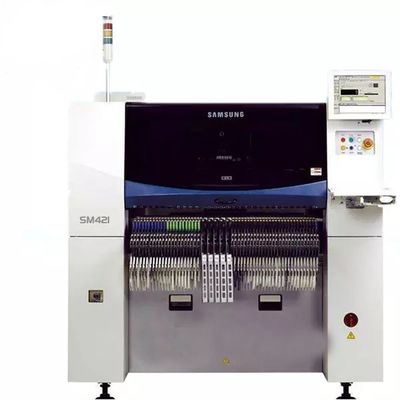

| Tên Model | Samsung SM421 | |
| Căn chỉnh |
Flying Vision + Stage Vision (Nếu cài đặt băng tải lớn, chỉ có thể cài đặt một tầm nhìn giai đoạn) |
|
| Số lượng trục chính | 6 Trục chính × 1 Gantry | |
| Tỷ lệ đặt | Flying Vision |
Chip 1608 21.000 CPH (IPC9850) SOP 15.000 CPH (IPC9850) QFP 5.500 CPH (IPC9850) |
| Độ chính xác đặt | Chip/QFP |
Độ chính xác : ±50@±3σ/Chip ±30@±3σ/QF (Dựa trên các chip tiêu chuẩn) |
| Thành phần | Flying Vision | 0603 ~ 22mm IC |
| Tầm nhìn giai đoạn tiêu chuẩn (FOV35) |
~32mm IC (Lead Pitch 0.3mm) ~55mm (MFOV) |
|
| Tầm nhìn giai đoạn tùy chọn (FOV45) |
~42mm IC (Lead Pitch 0.4mm) ~55mm (MFOV) |
|
| Chiều cao tối đa |
H = 12mm (Tiêu chuẩn Camera bay) H = 12mm (Tiêu chuẩn Camera giai đoạn) |
|
| Kích thước bảng | Tối thiểu | 50(L)*40(W) |
| Một làn (tối đa) |
400mm(L)*400mm(W) 510mm(L)*460mm(W) (Tùy chọn) 610mm(L)*510mm(W) (Tùy chọn) |
|
| Hai làn (tối đa) | - | |
| Độ dày PCB | 0.38~4.2mm | |
| Dung lượng bộ nạp | 120ea/112ea (Xe đẩy) | |
| Tiện ích | Điện | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| Tối đa 4.7kVA | ||
| Tiêu thụ không khí | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/phút | ||
| Khối lượng (kg) | Xấp xỉ 1.680 | |
| Kích thước bên ngoài (mm) | 1.650(L) x 1.690(D) x 1.535(H) | |
- Gắp-di chuyển-định vị-đặt và các chức năng khác
- nhanh chóng và chính xác
- Có thể sử dụng các bảng pcb có kích thước khác nhau
- Cải thiện hiệu quả sản xuất và giảm chi phí sản xuất
Công ty chúng tôi cung cấp tất cả các loại máy SMT và các sản phẩm liên quan:
- Thiết bị và phụ kiện SMT, vòi phun, bộ nạp, bộ phận bộ nạp, bộ lọc, hướng dẫn, băng, mortor, đai, xi lanh, mỡ/chất bôi trơn smt, cảm biến, v.v.
- Vòi phun & bộ nạp & các bộ phận của chúng cho fuji, cho Juki, cho Yamaha, cho Samsung, cho Siemens, cho , cho Sony....etc, tất cả đều có hàng tồn kho lớn.
-
