| MOQ: | 1pcs |
| giá bán: | 73239$ |
| bao bì tiêu chuẩn: | 1. Vỏ gỗ và gói chân không 2. Theo yêu cầu của bạn |
| Thời gian giao hàng: | 3-5 ngày |
| phương thức thanh toán: | T / T, Western Union, Paypal, Thẻ tín dụng |
| khả năng cung cấp: | 5000 |

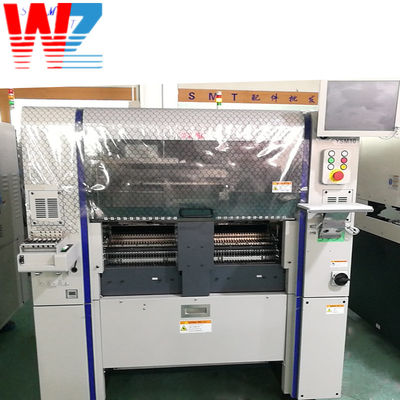

Yamaha YSM10Máy chọn và đặt hoàn toàn tự động
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs)Nó cung cấp một loạt các chức năng và tính năng nâng cao hiệu quả, độ chính xác và năng suất trong quá trình lắp ráp.
| Thông số kỹ thuật | Smt Chip Mounter |
| PCB áp dụng | L 510 x W 460mm - L 50 x W 50mm* Tùy chọn: Có sẵn tối đa L 610 mm |
| Khả năng gắn | 46,000CPH (Các điều kiện tối ưu của Công ty) |
| Các thành phần áp dụng | 03015-W 55 x L 100mm (sự nhận dạng chia cho hơn W 45mm), H: 15mm hoặc ít hơn |
| Độ chính xác lắp đặt | ±0,035 mm (±0,025 mm) Cpk??1,0 (3σ) |
| Số lượng các loại thành phần | Bảng thiết lập: tối đa 96 loại (8mm) Thang: 15 loại (sATS 15 thiết bị) |
| Nguồn cung cấp điện | AC 3 pha 200/208/220/240/380/400/416 V ± 10% 50/60 Hz |
| Nguồn cung cấp không khí | 0.45MPa trở lên, trong trạng thái sạch và khô |
| Kích thước bên ngoài | L 1,254 x W 1,440 x H 1,445mm (không bao gồm nhô ra) |
| Trọng lượng | 1270kg |
Chi tiết:
| Mô hình | YSM10 | YS12 | YS24 |
| PCB áp dụng | L 510 x W 460mm - L 50 x W 50mm | L510x ~ W460mm đến L50x ~ W50mm | L50mm x W50mm đến L700mm x W460mm |
| Khả năng lắp đặt | 46,000CPH | 36,000CPH | 72,000CPH |
| Sự chính xác ngày càng tăng | ±0,035 mm (±0,025 mm) Cpk??1,0 (3σ) | +/- 0,05mm/CHIP | +/- 0,05mm (μ + 3σ), +/- 0,03mm (3σ) |
| Số lượng các loại thành phần | 15 loại (thiết bị SATS 15, Max, JEDEC) | 120 loại ((Max, chuyển đổi cuộn băng 8mm) | 120 loại (tối đa 8mm chuyển đổi cuộn băng rộng) |
| Các thành phần áp dụng | 03015-W 55 x L 100mm, H: 15mm hoặc ít hơn | 0402 ((Métric base) đến □32*mm thành phần | 0402 đến 32x32mm tối đa (độ cao 6,5mm hoặc thấp hơn) |
| Kích thước bên ngoài | L 1,254 x W 1,440 x H 1,445mm | L 1,254 x W 1,440 x H 1,445mm | L1,254x W1,687x H1,445mm |
Đặc điểm chính của Smt Chip Mounter
1) YAMAHA Pick and Place Machine Tốc độ tăng 25% hoặc hơn trên các mô hình thông thường và đạt được khả năng lắp ráp nhanh nhất thế giới,Dựa trên khái niệm lý tưởng giải pháp 1 đầu có khả năng xử lý một loạt các thành phần trong khi duy trì tốc độ cao mà không cần thay thế đầu, chúng tôi đã giới thiệu các công nghệ khác nhau phát triển từ mô hình trên Z: LEX YSM20.Bằng cách áp dụng các công nghệ mới nhất như cùng một loại nhẹ và nhỏ gọn phổ quát HM (High-Speed Multi) đầu như các mô hình trên và hệ thống servo thế hệ mới, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time, nó đủ linh hoạt để xử lý từ chip cực nhỏ 03015 (0,3 mm x 0,15 mm) đến các thành phần lớn có chiều cao 55 mm x 100 mm và 15 mm.
Ngoài ra, YAMAHA Pick and Place Machine bằng cách cải thiện hiệu suất của máy ảnh quét, chúng tôi đã mở rộng phạm vi tương thích kích thước thành phần để lắp ráp tốc độ cao từ 8mm lên 12mm.
2) Khả năng mở rộng để điều chỉnh linh hoạt theo yêu cầu của địa điểm sản xuất
Một loạt các tùy chọn có sẵn để lựa chọn bao gồm sATS15, một thiết bị cung cấp thành phần khay thay thế tự động, ANCmột trạm vòi hơi tự động có khả năng thay đổi vòi hơi tự động, máy ảnh đa có thể nhận ra các thành phần cao hơn 6,5 mm hoặc lớn hơn 12 mm vuông với tốc độ cao và độ chính xác cao.Các feeder băng được hỗ trợ bởi các feeder điện thông minh SS feeder và ZS feeder sử dụng trong loạt YS.
3) Tăng chức năng để cung cấp cho sản xuất bàn
Các lỗi nhận và nhận dạng được ngăn chặn cùng với giảm mất mát trong việc dừng máy do tích hợp các chức năng chung của các máy trên cùng của Z: TA-R YSM40R và Z:LEX YSM20 với e-Vision để tự động tạo và theo dõi dữ liệu thành phần, Nhận dạng thông minh để dễ dàng tạo dữ liệu thành phần từ các hình dạng phức tạp.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
| MOQ: | 1pcs |
| giá bán: | 73239$ |
| bao bì tiêu chuẩn: | 1. Vỏ gỗ và gói chân không 2. Theo yêu cầu của bạn |
| Thời gian giao hàng: | 3-5 ngày |
| phương thức thanh toán: | T / T, Western Union, Paypal, Thẻ tín dụng |
| khả năng cung cấp: | 5000 |
Yamaha YSM10Máy chọn và đặt hoàn toàn tự động
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs)Nó cung cấp một loạt các chức năng và tính năng nâng cao hiệu quả, độ chính xác và năng suất trong quá trình lắp ráp.
| Thông số kỹ thuật | Smt Chip Mounter |
| PCB áp dụng | L 510 x W 460mm - L 50 x W 50mm* Tùy chọn: Có sẵn tối đa L 610 mm |
| Khả năng gắn | 46,000CPH (Các điều kiện tối ưu của Công ty) |
| Các thành phần áp dụng | 03015-W 55 x L 100mm (sự nhận dạng chia cho hơn W 45mm), H: 15mm hoặc ít hơn |
| Độ chính xác lắp đặt | ±0,035 mm (±0,025 mm) Cpk??1,0 (3σ) |
| Số lượng các loại thành phần | Bảng thiết lập: tối đa 96 loại (8mm) Thang: 15 loại (sATS 15 thiết bị) |
| Nguồn cung cấp điện | AC 3 pha 200/208/220/240/380/400/416 V ± 10% 50/60 Hz |
| Nguồn cung cấp không khí | 0.45MPa trở lên, trong trạng thái sạch và khô |
| Kích thước bên ngoài | L 1,254 x W 1,440 x H 1,445mm (không bao gồm nhô ra) |
| Trọng lượng | 1270kg |
Chi tiết:
| Mô hình | YSM10 | YS12 | YS24 |
| PCB áp dụng | L 510 x W 460mm - L 50 x W 50mm | L510x ~ W460mm đến L50x ~ W50mm | L50mm x W50mm đến L700mm x W460mm |
| Khả năng lắp đặt | 46,000CPH | 36,000CPH | 72,000CPH |
| Sự chính xác ngày càng tăng | ±0,035 mm (±0,025 mm) Cpk??1,0 (3σ) | +/- 0,05mm/CHIP | +/- 0,05mm (μ + 3σ), +/- 0,03mm (3σ) |
| Số lượng các loại thành phần | 15 loại (thiết bị SATS 15, Max, JEDEC) | 120 loại ((Max, chuyển đổi cuộn băng 8mm) | 120 loại (tối đa 8mm chuyển đổi cuộn băng rộng) |
| Các thành phần áp dụng | 03015-W 55 x L 100mm, H: 15mm hoặc ít hơn | 0402 ((Métric base) đến □32*mm thành phần | 0402 đến 32x32mm tối đa (độ cao 6,5mm hoặc thấp hơn) |
| Kích thước bên ngoài | L 1,254 x W 1,440 x H 1,445mm | L 1,254 x W 1,440 x H 1,445mm | L1,254x W1,687x H1,445mm |
Đặc điểm chính của Smt Chip Mounter
1) YAMAHA Pick and Place Machine Tốc độ tăng 25% hoặc hơn trên các mô hình thông thường và đạt được khả năng lắp ráp nhanh nhất thế giới,Dựa trên khái niệm lý tưởng giải pháp 1 đầu có khả năng xử lý một loạt các thành phần trong khi duy trì tốc độ cao mà không cần thay thế đầu, chúng tôi đã giới thiệu các công nghệ khác nhau phát triển từ mô hình trên Z: LEX YSM20.Bằng cách áp dụng các công nghệ mới nhất như cùng một loại nhẹ và nhỏ gọn phổ quát HM (High-Speed Multi) đầu như các mô hình trên và hệ thống servo thế hệ mới, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time, nó đủ linh hoạt để xử lý từ chip cực nhỏ 03015 (0,3 mm x 0,15 mm) đến các thành phần lớn có chiều cao 55 mm x 100 mm và 15 mm.
Ngoài ra, YAMAHA Pick and Place Machine bằng cách cải thiện hiệu suất của máy ảnh quét, chúng tôi đã mở rộng phạm vi tương thích kích thước thành phần để lắp ráp tốc độ cao từ 8mm lên 12mm.
2) Khả năng mở rộng để điều chỉnh linh hoạt theo yêu cầu của địa điểm sản xuất
Một loạt các tùy chọn có sẵn để lựa chọn bao gồm sATS15, một thiết bị cung cấp thành phần khay thay thế tự động, ANCmột trạm vòi hơi tự động có khả năng thay đổi vòi hơi tự động, máy ảnh đa có thể nhận ra các thành phần cao hơn 6,5 mm hoặc lớn hơn 12 mm vuông với tốc độ cao và độ chính xác cao.Các feeder băng được hỗ trợ bởi các feeder điện thông minh SS feeder và ZS feeder sử dụng trong loạt YS.
3) Tăng chức năng để cung cấp cho sản xuất bàn
Các lỗi nhận và nhận dạng được ngăn chặn cùng với giảm mất mát trong việc dừng máy do tích hợp các chức năng chung của các máy trên cùng của Z: TA-R YSM40R và Z:LEX YSM20 với e-Vision để tự động tạo và theo dõi dữ liệu thành phần, Nhận dạng thông minh để dễ dàng tạo dữ liệu thành phần từ các hình dạng phức tạp.
