| MOQ: | 1pcs |
| giá bán: | 21116$~28169$ |
| bao bì tiêu chuẩn: | 1. Vỏ gỗ và gói chân không 2. Theo yêu cầu của bạn |
| Thời gian giao hàng: | 5-8 ngày |
| phương thức thanh toán: | T / T, Western Union, Paypal, Thẻ tín dụng |
| khả năng cung cấp: | 3000 |
SMT chọn và đặt máy, nói chung là thiết bị quan trọng nhất và đắt tiền trong SMT. Nó là một thiết bị để lắp đặt các thành phần điện tử. Nó là tất cả các thiết bị công nghệ cao bao gồm rack,Tổ chức truyền PCB và vòng bi, hệ thống điều khiển, định vị và hệ thống sắp xếp, feeder, hệ thống nhận dạng quang học, cảm biến và hệ thống điều khiển máy tính.
Ứng dụng sản phẩm

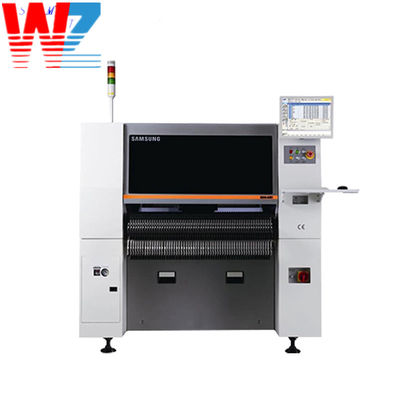

Tên:Samsung SM320 SM321 SM421 SM431
Thương hiệu: SAMSUNG
Mô hình:SAMSUNG SM320 SM321 SM421 SM431
Thông số kỹ thuật:SMT PICK AND PLACE MACHINE
Tình trạng: nguyên bản
Chất lượng: chất lượng hàng đầu
Sở hữu: lớn
Thanh toán:T/T trước khi vận chuyển
Vận chuyển:đưa đúng giờ
Bảo hành: 1 năm
Giao hàng: FEDEX, UPS, DHL, theo yêu cầu
Bao gồm: vỏ gỗ
máy samsung sm431
Kích thước PCB 460 x 460 (1PCB)
Tốc độ vá 21,000CPH
Thành phần:0402mm Chip đến 12mm
84pcs 8mm feeders
Các thông số của Samsung SM431
1) Tốc độ 55,000CPH (Tình trạng tốt nhất)
2) hệ thống dẫn động servo hai trục Y hai cánh tay
3) vũ khí tổng cộng 16 đầu đặt
Hệ thống nhận dạng hình ảnh bay tốc độ cao
- Các thành phần để thích nghi với: 0402mm Chip đến □ 12mm
- Độ chính xác gắn: ± 50μm @ 3σ
4) Đối với hệ thống cho ăn SM mới
- Đối với bộ cấp thức ăn liên tục
- cho đường sắt đường ăn
-LED hiển thị trạng thái feeder
5) hệ thống truyền tải kép
- Chế độ chuyển đổi kép: 330 x 250 (2 PCB)
- Chế độ truyền đơn: 460 x 460 (1PCB)
6) Có thể đặt 84 8mm feeders
7) Hiển thị LCD với hoạt động phía trước và phía sau
8) thiết bị thay miệng tự động
9) Hệ điều hành Windows XP
10) Bảo hiểm an toàn
11) Bộ dụng cụ
| Mô hình | SAMSUNGSM320 |
| Chế độ nhận dạng thành phần | Tầm nhìn bay +Tầm nhìn sân khấu |
| Các thành phần | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Hệ thống hình ảnh cố định | 1.4 SEC/QFP208 ((TRY SUPPLY STANDARD) |
| Độ chính xác lắp đặt | CHIP/QFP ±50 18500cph/h |
| Tầm nhìn bay |
1005~22mmIC (Tùy chọn:0603~12mmIC/0402~7mmIC) |
| Thị giác sân khấu tiêu chuẩn ((FOV 35) | 32mmIC ((Pitch 0.4mmQFP/0.75mmBGA/~55mm ((MFOV)) |
| Thị giác sân khấu tiêu chuẩn ((FOV 45) | 42mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55mm ((MFOV)) |
| Thị giác sân khấu tiêu chuẩn ((FOV 20) | 17mmIC ((Pitch 0.3mmQFP/0.5mmBGA) Min.lead pitch (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) Min.Ball pitch (BGA) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
| Max.Height | H12mm ((Tiêu chuẩn máy ảnh bay) |
| H15mm ((Tiêu chuẩn máy ảnh bay) | |
| PCBkích thước | Kích thước tối thiểu:50 (((L)*40 ((W) |
|
Max.size:460 ((L)*400 ((W) Tùy chọn:510*460,640*510 |
|
| PCBđộ dày | 0.38mm-4.2mm |
| Số lượng nguồn cấp | 120ea/112ea (cỗ xe cắm) |
| Nguồn cung cấp điện | AC220/220/240V ((50/60HZ, 3 PHASE)) ((Lựa chọn:340/380/415V) |
| Máy nén không khí | 260 NI/MIN |
| Trọng lượng | 1800kg |
| Cấu trúc | 1650 L*1680 D*1530 H |
Máy rất linh hoạt, thân thiện với người dùng và rất đáng tin cậy.
mỗi với ánh sáng cá nhân cho phép 6 thành phần hoàn toàn khác nhau được sắp xếp trên bay.
camera cho phép đặt các thành phần xuống đến 0,4mm Lead pitch.
| Tên mô hình | Samsung SM421 | |
| Sự liên kết |
Nhìn bay + Nhìn sân khấu (Nếu một máy vận chuyển lớn được lắp đặt, chỉ có thể lắp đặt một tầm nhìn giai đoạn) |
|
| Số lượng trục | 6 Spindles × 1 Gantry | |
| Tỷ lệ tuyển dụng | Nhìn bay |
Chip 1608 21000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| Độ chính xác vị trí | Chip/QFP |
Độ chính xác: ±50@±3σ/Chip (Dựa trên chip tiêu chuẩn) |
| Thành phần | Nhìn bay | 0603 ~ 22mm IC |
| Tầm nhìn giai đoạn tiêu chuẩn (FOV35) |
~ 32mm IC (Lead Pitch 0.3mm) ~55mm (MFOV) |
|
| Tham chiếu giai đoạn tùy chọn (FOV45) |
~ 42mm IC (Lead Pitch 0.4mm) ~55mm (MFOV) |
|
| Tối đa. |
H = 12mm (Tiêu chuẩn máy ảnh bay) H = 12mm (Tiêu chuẩn máy ảnh sân khấu) |
|
| Kích thước bảng | Tối thiểu | 50 ((L) * 40 ((W) |
| Đường đơn (tối đa) |
400mm ((L) * 400mm ((W) 510mm ((L) * 460mm ((W) (Sự lựa chọn) 610mm ((L) * 510mm ((W) (Sự lựa chọn) |
|
| Hai làn đường (tối đa) | - | |
| Độ dày PCB | 0.38 ~ 4.2mm | |
| Khả năng cung cấp | 120ea/112ea (Docking Cart) | |
| Sử dụng | Sức mạnh | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| Tối đa 4,7kVA | ||
| Tiêu thụ không khí | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| Khối lượng | Khoảng 1 giờ.680 | |
| Chiều độ bên ngoài (mm) | 1,650 ((L) x 1,690 ((D) x 1,535 ((H) | |
Máy nhặt và đặt 6 đầu smt421
1. Chọn-đổi-đặt-đặt-đặt và các chức năng khác
2. nhanh chóng và chính xác
3. Các bảng PCB có kích thước khác nhau có thể được sử dụng
4Cải thiện hiệu quả sản xuất và giảm chi phí sản xuất
Các sản phẩm khác
Công ty chúng tôi cung cấp tất cả các loại máy SMT và các sản phẩm liên quan:
1Thiết bị và phụ kiện SMT, vòi phun, bộ cấp, các bộ phận cấp, bộ lọc, hướng dẫn, băng, vữa, dây đai, xi lanh, mỡ / dầu bôi trơn SMT, cảm biến vv.
2. vòi phun & feeders & các bộ phận của họ cho Fuji, cho Juki, cho Yamaha, cho Samsung, cho Siemens, cho , cho Sony.... vv, tất cả họ đều có một lượng lớn.
