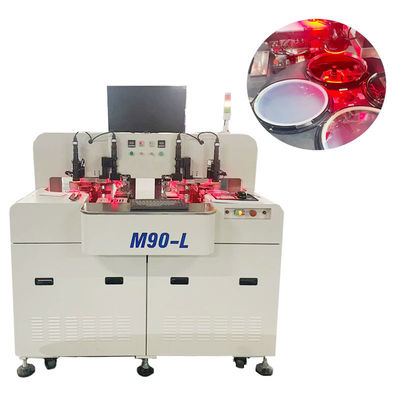

Máy kết nối đệm bán dẫn Thiết bị đóng gói LED Die Attach Die Bonder

Thiết bị đóng gói chất bán dẫn/led/máy liên kết khuôn có độ chính xác cao/Máy liên kết khuôn / Máy gắn khuôn

Thích hợp cho: SMD COB CÔNG SUẤT CAO, một phần COM trong gói hàng trực tuyến, v.v.

• Tự động nạp và dỡ vật liệu.
• Thiết kế mô-đun, cấu trúc tối ưu hóa tối đa.
• Toàn quyền sở hữu trí tuệ.
• Hệ thống PR kép gắp khuôn và liên kết khuôn.
• Cấu hình nhiều vòng wafer, keo kép, v.v.

Hệ thống bàn wafer

Cụm bàn wafer bao gồm một nền tảng di chuyển X/Y và một phần xoay T. Servo tuyến tính điều khiển chuyển động của nền tảng X/Y để tâm của wafer nhất quán với tâm của hình ảnh. Động cơ của nền tảng X/Y được trang bị bộ truyền động servo, thanh dẫn HIWIN và thước đo lưới có độ chính xác cao. Vòng quay T có thể điều khiển wafer đến góc mong muốn.

Hệ thống nạp và nhận

Trục Z của hệ thống nhận sử dụng động cơ bước + vít để điều khiển việc nâng và hạ của hộp vật liệu và điều khiển chính xác vị trí của từng lớp. Chiều dài và chiều rộng của hộp vật liệu có thể được điều chỉnh và khóa thủ công theo nhu cầu thực tế, đồng thời có thể chuyển đổi nhanh chóng các hộp vật liệu bên trái và bên phải.

Hệ thống hình ảnh

Hệ thống hình ảnh bao gồm một nền tảng điều chỉnh chính xác thủ công ba trục X/Y/Z, một ống kính độ nét cao Hikvision và một camera tốc độ cao 130w. Nền tảng điều chỉnh X/Y điều khiển tâm của camera và tâm của đảo cơ sở, và nền tảng điều chỉnh trục Z điều khiển điều chỉnh tiêu cự.

Hệ thống cánh tay xoay

Hệ thống gắp và đặt của đầu hàn bao gồm trục Z và trục quay, điều khiển vòng quay của cánh tay xoay và chuyển động của trục Z để hoàn thành việc gắp và nhả wafer từ wafer vào khung. Chuyển động quay và trục Z bao gồm động cơ servo Yaskawa và cấu trúc cơ khí chính xác để cung cấp độ chính xác và độ ổn định cao hơn.

Hệ điều hành

Nó sử dụng hệ thống Windows 7 và giao diện vận hành bằng tiếng Trung, có các đặc điểm là vận hành đơn giản và vận hành trơn tru, phù hợp với thói quen vận hành của người Trung Quốc.
