Máy lắp ráp tự động Desktop Pick And Place

MOQ:	1 bộ/ bộ
giá bán:	có thể đàm phán
bao bì tiêu chuẩn:	1. Vỏ gỗ và gói chân không 2. Theo yêu cầu của bạn
Thời gian giao hàng:	3-5 ngày
phương thức thanh toán:	T / T, Western Union, Paypal, Thẻ tín dụng
khả năng cung cấp:	5000

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Trung Quốc

Hàng hiệu

wenzhan

Số mô hình

WZ-3245TTS

Tên sản phẩm:

Máy chọn và đặt máy tính để bàn

Số mẫu:

WZ-3245TTS

Số lượng gắn:

lắp chính xác:

0,025mm

Kích thước tối thiểu của PCB:

10x10mm

Phạm vi di chuyển x/ trục:

430x530mm

Loại linh kiện loại bánh xe:

8 mm, 12 mm, 16mm, 24mm, 32mm

Kích thước tối đa của PCB:

320x450mm

Địa điểm lC phía trước:

10pcs

Trọng lượng:

Làm nổi bật:

Máy chọn và đặt máy tính để bàn

dây chuyền lắp ráp tự động

Mô tả sản phẩm

Đường dây lắp ráp tự động Máy chọn và đặt bàn

Máy chọn và đặt máy tính để bàn là một giải pháp nhỏ gọn và linh hoạt cho lắp ráp điện tử quy mô nhỏ và tạo ra nguyên mẫu.và những người đam mê điện tử, máy này cung cấp một cách dễ sử dụng và dễ tiếp cận để tự động hóa việc đặt các thành phần gắn bề mặt trên bảng mạch in (PCB).

Đặc điểm chính:

1Thiết kế nhỏ gọn: Máy chọn và đặt máy tính để bàn được thiết kế để phù hợp thoải mái trên bàn làm việc hoặc bàn làm việc tiêu chuẩn, làm cho nó trở thành sự lựa chọn lý tưởng cho môi trường không gian hạn chế quy mô nhỏ.

2. Độ chính xác đặt cao: Mặc dù kích thước nhỏ gọn của nó, máy có khả năng đặt các thành phần với độ chính xác đáng chú ý, thường đạt được độ chính xác ± 0,1 mm hoặc tốt hơn,đảm bảo lắp ráp đáng tin cậy và nhất quán.

3- Tính tương thích với các thành phần: Máy hỗ trợ một loạt các loại thành phần, bao gồm kháng cự, tụ điện, IC và các thiết bị gắn bề mặt khác,cho phép một loạt các dự án lắp ráp.

4. Nhiều bộ cấp dữ liệu: Máy chọn và đặt máy tính để bàn được trang bị nhiều bộ cấp dữ liệu thành phần, cho phép tải đồng thời các loại thành phần khác nhau, cải thiện hiệu quả quy trình làm việc.

5Giao diện thân thiện với người dùng: Bảng điều khiển trực quan của máy và phần mềm kèm theo giúp người dùng dễ dàng thiết lập, lập trình và vận hành hệ thống,ngay cả đối với những người có kinh nghiệm hạn chế trong sản xuất điện tử.

6- Đặt tự động: Cơ chế chọn và đặt máy tự động hóa nhiệm vụ tẻ nhạt đặt các thành phần bằng tay, giảm nguy cơ lỗi của con người và cải thiện năng suất tổng thể.

7Giá cả phải chăng và dễ tiếp cận: So với các máy chọn và đặt lớn hơn, công nghiệp,Máy chọn và đặt máy tính để bàn được thiết kế để có giá cả phải chăng hơn và có thể truy cập được với nhiều người dùng hơn, làm cho nó trở thành một giải pháp hiệu quả về chi phí cho việc lắp ráp điện tử quy mô nhỏ.

Hướng dẫn sử dụng:

1. Thiết lập Máy: cẩn thận mở gói máy chọn và đặt máy tính để bàn và gắn nó vào một bàn làm việc hoặc máy tính để bàn ổn định.như đơn vị điều khiển và nguồn cung cấp điện, được kết nối đúng cách.

2. Nạp các bộ cấp thành phần: Chú ý nạp các bộ cấp thành phần của máy với các bộ phận thích hợp, đảm bảo rằng các bộ phận được định hướng và đảm bảo đúng cách.

3Chuẩn bị PCB: Đặt bảng mạch in trên bề mặt làm việc của máy, sắp xếp nó với khu vực đặt.

4. Thiết lập chương trình vị trí: Sử dụng bảng điều khiển của máy hoặc phần mềm kèm theo để nhập các chương trình vị trí cụ thể, điều chỉnh các tham số,và hiệu chuẩn máy cho các yêu cầu dự án mong muốn.

5. Bắt đầu quá trình đặt: Bắt đầu quá trình đặt bằng cách nhấn các điều khiển thích hợp trên máy.Máy máy Desktop Pick and Place sẽ tự động chọn các thành phần từ các bộ cấp và đặt chúng trên PCB với độ chính xác cao.

6. Giám sát quá trình: Quan sát chặt chẽ hoạt động của máy, kiểm tra bất kỳ lỗi hoặc vấn đề có thể phát sinh trong quá trình đặt.Điều chỉnh cài đặt hoặc khắc phục sự cố khi cần thiết để duy trì hiệu suất tối ưu.

7. Tháo PCB lắp ráp: Một khi quá trình đặt hoàn thành, cẩn thận tháo PCB lắp ráp khỏi máy, đảm bảo rằng các thành phần được đặt an toàn.

8. Bảo trì Máy: Làm sạch, kiểm tra và thực hiện bất kỳ bảo trì cần thiết nào trên Máy chọn và đặt máy để đảm bảo hoạt động đáng tin cậy và tuổi thọ lâu dài của nó.

Bằng cách tận dụng các khả năng của máy chọn và đặt máy tính để bàn, những người có sở thích, các doanh nghiệp nhỏ và những người đam mê điện tử có thể hợp lý hóa quy trình lắp ráp điện tử, cải thiện chất lượng,và khám phá các dự án phức tạp hơn với sự dễ dàng và hiệu quả hơn.

Mô hình	WZ-3245TTS
Số lượng gia tăng	2PCS
Độ chính xác tăng lên	0.025mm
góc gắn	0~360°
Tốc độ lắp đặt	5500pcs/giờ
Loại vòi hút	Máy phun dòng Juki
Dữ liệu có thể áp dụng	RC(0402,0603,0805, 1206 v.v.)
	Đèn đèn LED Beads ((0603,0805,3014,5050 v.v.)
	Chip ((SOT,SOP,QFN,BGA vv)
Độ cao SMD	≤5,5mm ((Sửa đổi tùy chỉnh ≤11mm)
Kích thước tối thiểu của PCB	10x10mm
Kích thước tối đa PCB	320x450mm
Độ dày PCB	≤2mm
Các thành phần Loại bánh	8mm, 12mm, 16mm, 24mm, 32mm
Địa điểm lC phía trước	10pcs
Lối quay lc tray	1 phần trăm
Bộ cấp độ rung động	WZ Feeder tùy chỉnh ((Tìm chọn)
Phạm vi chuyển động trục X/Y	430x530mm
Phạm vi di chuyển trục Z	10mm
góc xoay trục Z	0~360°
Máy ảnh trực quan	Máy ảnh độ nét cao CCD
Số lượng hình ảnh	Bộ phận Camerax3,PCB Camerax1
Khả năng nhận ra	MAX.22x22mm
Hệ thống PC	Microsoft WIN7
Phần mềm hoạt động	R&D
Định dạng tệp tương thích	CSV. TST. Định dạng
Phương pháp chương trình	Hỗ trợ trực tuyến và ngoại tuyến
Áp suất không khí	0.4Mpa
Độ trống	-66kpa
Sức mạnh	230W
Cung cấp điện	AC220V + 10% 50Hz
Kích thước phác thảo động cơ chính	L990xW730xH375mm
1#Kích thước phác thảo bộ cấp chất liệu	L235xW700xH245mm
2#Kích thước phác thảo bộ cấp chất liệu	L235xW485xH245mm
Trọng lượng	86kg

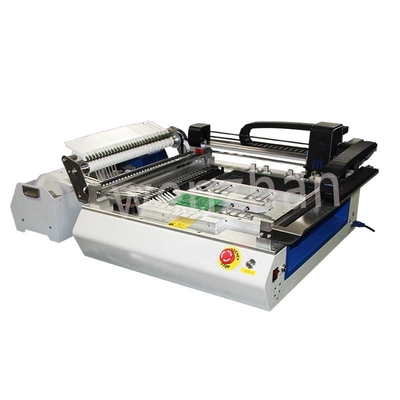

Máy lắp ráp tự động Desktop Pick And Place 0
