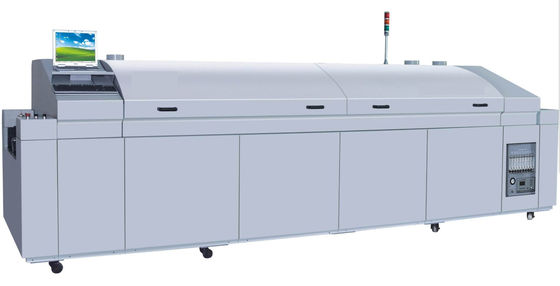

6/8/10 Khu vực lò hàn quay trở lại Máy hàn quay trở lại lò hàn

Lò đúc ngược liên quan đến việc nấu chảy một bột hàn và luồng để tạo thành một liên kết vĩnh viễn giữa các thành phần điện tử và bảng mạch in.Một quy trình hàn ngược thông thường được thực hiện như sau:Quá trình bắt đầu bằng cách đặt một stencil với các lỗ được cắt cho các pad cá nhân trên một PCB và áp dụng dán hàn vào PCB bằng máy in màn hình.Một máy chọn và đặt hoặc thiết bị đặt khác sau đó đặt các thành phần điện tử trên PCB, sắp xếp các dây dẫn thành phần với các miếng đệm bột hàn. Bảng sau đó được gửi qua một lò reflow để làm nóng bột và sau đó làm mát nó, tạo thành một liên kết vĩnh viễn giữa các thành phần và PCB.Bảng sau đó có thể được làm sạch, thử nghiệm, đóng gói hoặc lắp ráp thêm thành một sản phẩm hoàn thiện.

Một quy trình hàn tái dòng điển hình theo một hồ sơ nhiệt độ đặc trưng cho tốc độ sưởi ấm và làm mát tối ưu mà bột hàn và các thành phần nên trải qua.Bốn vùng chính của hồ sơ nhiệt là preheat, ngâm/trước dòng chảy/khô, dòng chảy lại và làm mát.

Vùng làm nóng trước bao gồm làm nóng toàn bộ bộ máy với tốc độ được kiểm soát trong khoảng 1 - 4 °C đến nhiệt độ từ 100 đến 150 °C.Tốc độ sưởi ấm trong khu vực này là rất quan trọng để tránh sốc nhiệt cho các thành phần.

Vùng ngâm giữ nhiệt độ ở mức ổn định trong tối đa hai phút trong khoảng 150 đến 170 ° C. Điều này cho phép các luồng được kích hoạt và nhiệt độ ổn định trong tất cả các thành phần.

Vùng tái dòng chảy làm nóng tập hợp đến nhiệt độ cao hơn điểm nóng chảy của máy hàn trong 30 đến 60 giây để đảm bảo dòng chảy lại cho mỗi chì hàn.

Khu vực làm mát làm giảm nhiệt độ với tốc độ được kiểm soát từ 1 đến 4 °C để tạo ra các kết nối hàn rắn đồng đều giữa các thành phần và bảng,với kích thước hạt lý tưởng và sức mạnh cấu trúc.

Các lò bơm tái chảy ngày nay có nhiều tính năng phù hợp với mục đích sử dụng, thời gian sản xuất và kết quả mong muốn.Việc lựa chọn lò sưởi cần phải xem xét tất cả các khía cạnh ảnh hưởng đến quá trình sản xuấtXem xét các tiêu chí sau đây có thể hữu ích khi lựa chọn một lò bếp:

• Hiệu suất nhiệt
• Dữ liệu thông
• Nhiệt độ tối đa
• Công nghệ sưởi ấm
• Loại lò phản dòng
• Khu vực được phép vào
• Chiều rộng và chiều cao tối đa của PCB
• Tốc độ vận chuyển
• Thiết kế máy vận chuyển
• Khí quá trình
• Phần mềm máy tính và giao diện PC
• Nguồn cung cấp điện
• Phần mềm
• Độ tin cậy
• Khả năng phục vụ
• Thời gian không hoạt động bảo trì

Chúng tôi có đầy đủ các loại máy chọn và đặt SMT cho FUJI, JUKI, SAMSUNG, YAMAHA, v.v, feeders, nozzle, SMT chọn và đặt máy, PCB conveyor, xi-lanh, và feeders rung, bất cứ điều gì bạn cần,Chỉ cần nói cho tôi biết.!

Thương hiệu chính là Fuji YAMAHA Samsung SONY máy nặng

1. Dầu bôi trơn SMT
2. Các bộ phận SMT
3. Mũ và bộ cung cấp
4. Vành đai SMT và các bộ phận khác trong máy
