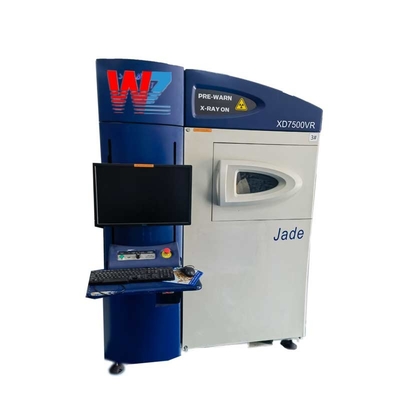

Máy X quang kiểm tra máy X quang

Kiểm tra X-Ray PCB là một thiết bị được sử dụng để kiểm tra và kiểm tra không phá hủy của Bảng mạch in (PCB). Nó sử dụng tia X để xuyên qua các linh kiện điện tử và các mối hàn trên PCB, cung cấp một cái nhìn chi tiết về cấu trúc bên trong và xác định bất kỳ khuyết tật hoặc lỗi nào.

1.  Chuẩn bị: PCB được đặt trên một nền tảng di động hoặc băng tải bên trong buồng kiểm tra. Bất kỳ lớp bảo vệ hoặc thành phần nào có thể cản trở sự xâm nhập của tia X đều được loại bỏ.
2.  Nguồn tia X: Máy bao gồm một ống tia X phát ra một lượng tia X được kiểm soát. Mức năng lượng tia X có thể được điều chỉnh dựa trên mật độ và độ dày của vật liệu PCB.
3.  Quét tia X: Nguồn tia X được hướng đến PCB và tia X đi qua các linh kiện và mối hàn. Các tia X xuyên qua PCB được chụp bởi một hệ thống phát hiện kỹ thuật số.
4.  Hình thành hình ảnh: Các tín hiệu tia X được chụp được xử lý bởi thuật toán phần mềm của máy để tạo ra một hình ảnh chi tiết về cấu trúc bên trong của PCB. Phần mềm tăng cường độ tương phản, độ sắc nét và độ phân giải của hình ảnh tia X để phân tích tốt hơn.
5.  Phát hiện khuyết tật: Hình ảnh tia X được phân tích bởi phần mềm để phát hiện bất kỳ khuyết tật hoặc lỗi nào. Chúng có thể bao gồm các vấn đề về hàn, sự hiện diện của các khoảng trống hoặc vết nứt trong các mối hàn, sự sai lệch của các linh kiện, đoản mạch điện hoặc mạch hở.
6.  Phân tích kiểm tra: Kết quả kiểm tra được hiển thị trên màn hình để người vận hành hoặc kỹ thuật viên đánh giá. Phần mềm có thể cung cấp các công cụ đo lường để phân tích chính xác kích thước, khoảng cách và góc của các linh kiện.

• Sản xuất điện tử: Nó được sử dụng trong quá trình kiểm soát chất lượng để kiểm tra tính toàn vẹn của các mối hàn, đảm bảo kết nối và căn chỉnh thích hợp của các linh kiện điện tử trên PCB.
• Phân tích lỗi: Trong trường hợp sản phẩm bị lỗi hoặc trục trặc, kiểm tra X-Ray giúp xác định nguyên nhân gốc rễ bằng cách kiểm tra các cấu trúc bên trong và phát hiện bất kỳ khuyết tật sản xuất nào, chẳng hạn như khoảng trống, vết nứt hoặc phân lớp.
• Phát hiện hàng giả: Kiểm tra X-Ray có thể tiết lộ các linh kiện điện tử giả bằng cách so sánh cấu trúc bên trong của chúng với các linh kiện chính hãng, do đó ngăn chặn việc sử dụng các bộ phận giả trong các thiết bị điện tử.
• Nghiên cứu và phát triển: Kiểm tra X-Ray PCB cũng được sử dụng trong các phòng thí nghiệm nghiên cứu và phát triển để phân tích các vật liệu mới, đánh giá các kỹ thuật hàn mới và tối ưu hóa thiết kế PCB để có hiệu suất và độ tin cậy tốt hơn.

X-Ray sử dụng một ống tia âm cực để tạo ra các electron năng lượng cao để va chạm với một mục tiêu kim loại. Trong quá trình va chạm, do sự giảm tốc đột ngột của các electron, năng lượng động học bị mất sẽ được giải phóng dưới dạng X-Ray. Đối với vị trí của mẫu không thể phát hiện bằng vẻ ngoài, sự thay đổi cường độ ánh sáng sau khi X-Ray xuyên qua các vật liệu có mật độ khác nhau được sử dụng để ghi lại sự thay đổi cường độ ánh sáng. Quan sát khu vực có vấn đề bên trong chất phân tích trong khi phá hủy chất phân tích.

Nguyên tắc phát hiện của thiết bị X-RAY về cơ bản là kính hiển vi chiếu tia X. Dưới tác dụng của điện áp cao, ống phát tia X tạo ra tia X thông qua mẫu thử (chẳng hạn như bảng PCB, SMT, v.v.), và sau đó theo mật độ và trọng lượng nguyên tử của chính vật liệu mẫu, và tia X cũng sẽ có sự hấp thụ khác nhau. lượng để tạo ra một hình ảnh trên bộ thu hình ảnh. Mật độ của phôi được đo quyết định cường độ của tia X, và mật độ càng cao thì bóng càng tối. Ống tia X càng gần thì bóng càng lớn, và ngược lại, bóng càng nhỏ, đó là nguyên tắc của sự khuếch đại hình học. Tất nhiên, không chỉ mật độ của phôi có ảnh hưởng đến cường độ của tia X, mà cường độ của tia X cũng có thể được điều chỉnh thông qua điện áp và dòng điện của nguồn điện trên bảng điều khiển. Người vận hành có thể tự do điều chỉnh tình hình tạo ảnh theo tình hình tạo ảnh, chẳng hạn như kích thước hiển thị của hình ảnh, độ sáng và độ tương phản của hình ảnh, v.v., và cũng có thể tự do điều chỉnh và phát hiện một phần của phôi thông qua chức năng điều hướng tự động.

Tóm lại, Kiểm tra X-Ray PCB sử dụng sự kết hợp của công nghệ tia X, phần mềm tạo ảnh và các công cụ phân tích để cung cấp một cuộc kiểm tra không phá hủy PCB. Nó giúp đảm bảo chất lượng, độ tin cậy và hiệu suất của các sản phẩm điện tử và là một công cụ thiết yếu trong ngành công nghiệp sản xuất điện tử.

• Thiết bị có chi phí hiệu quả và hỗ trợ lựa chọn bộ tăng cường linh hoạt và FPD độ nét cao
• Hệ thống có độ phóng đại 600X để tạo ảnh thời gian thực độ nét cao
• Giao diện thân thiện với người dùng, nhiều chức năng và hỗ trợ kết quả đồ họa
• Hỗ trợ chức năng đo lường tự động chuyển động tốc độ cao CNC tùy chọn

● Bộ tăng cường hình ảnh 4/2 (tùy chọn 6 inch) và camera kỹ thuật số megapixel;

● Nguồn tia X 90KV/100KV-5 micron;

● Thao tác nhấp chuột đơn giản để viết chương trình phát hiện;

● Độ lặp lại phát hiện cao;

Xoay và nghiêng cộng hoặc trừ 60 độ, cho phép một góc nhìn độc đáo để phát hiện các mẫu;

● Điều khiển giai đoạn hiệu suất cao;

● Cửa sổ điều hướng lớn - dễ dàng định vị và xác định các sản phẩm bị lỗi;

● Chương trình phát hiện BGA tự động phát hiện các bong bóng của mỗi BGA, đưa ra các đánh giá theo yêu cầu của khách hàng và xuất báo cáo Excel.

• Phát hiện khuyết tật của các vết nứt bên trong và các vật thể lạ trong vật liệu kim loại và các bộ phận, vật liệu nhựa và các bộ phận, linh kiện điện tử, linh kiện điện tử, linh kiện LED, v.v., phân tích sự dịch chuyển bên trong của BGA, bảng mạch, v.v.; Khuyết tật, hệ thống vi điện tử và các bộ phận niêm phong, cáp, đồ gá, phân tích bên trong các bộ phận bằng nhựa.

• IC, BGA, PCB/PCBA, kiểm tra khả năng hàn quy trình gắn bề mặt, v.v.
