Chất lượng Cao độ chính xác PCB Depaneling Cutter Off Line Multi Blades Tự động Nhà máy

Cao độ chính xác PCB Depaneling Cutter Off Line Multi Blades Tự động

Name: Cao độ chính xác PCB Depaneling Cutter Off Line Multi Blades Tự động
Brand: Shenzhen Wenzhan Electronic Technology Co., Ltd.
SKU: Y-S168CS1
Price: 1,550.00 USD
Availability: InStock

Mẫu sản phẩm

Y-S168CS1

nước xuất xứ

Trung Quốc

MOQ

1pcs

đơn giá

có thể đàm phán

phương thức thanh toán

T/T, Liên minh phương Tây, PayPal, thẻ tín dụng

khả năng cung cấp

3000

Chi tiết sản phẩm

Làm nổi bật:

Máy cắt PCB đa lưỡi

Máy cắt PCB ngoài đường dây

Thiết bị PCB chính xác cao

Product Name: Máy khử bảng PCB tự động đa lưỡi ngoại tuyến

MODEL: Y-S168CS1

Dimension(L*W*H): 1270mm*1200mm*1850mm

Single Table Cutting Range: 330MM*360MM*50MM

Principal Axis: XONJE/ Kavos (tùy chọn)

Spindle Tool: đường kính 0,8mm ~ 3 mm

Air Pressure: 5kg/cm2

Machine Weight: 700kg

Mô tả sản phẩm

Thông số kỹ thuật và đặc điểm chi tiết

Máy tách bảng mạch PCB tự động đa lưỡi dao ngoại tuyến Máy cắt PCB Máy tách bảng mạch

Y-S168CS1Dòng máy tách bảng mạch chủ yếu sử dụng hoạt động tốc độ cao của dao phay, ổ đĩa servo bốn trục hai nền tảng để tách PCB đa kết nối, theo đường dẫn được lập trình sẵn, thay thế các khuyết tật cắt thủ công hoặc V-CUT hoặc cắt đẩy, hư hỏng do ứng suất, cải thiện chất lượng sản phẩm và giảm tỷ lệ phế liệu. Máy sử dụng giao diện người-máy và động cơ servo AC.

Giao diện vận hành hệ thống WIN7. Nó sử dụng chương trình sản xuất CCD có độ phân giải cao để dạy và chỉnh sửa đường dẫn cắt. Nó có thể được sửa đổi và mô phỏng trong một bước duy nhất. Nó sử dụng hai nền tảng di chuyển servo. Là một thiết bị trao đổi PCB cho các đế trên và dưới, nó có thể làm giảm hiệu quả thời gian nhàn rỗi của máy, do đó đạt được hiệu quả và chất lượng sản xuất cao hơn. Phần mềm có bù MAKE, sao chép cùng một bàn làm việc, sao chép bàn làm việc đôi, được trang bị ba cửa sổ lớn, vừa và nhỏ để lập trình chính xác hơn, thêm một khung hình chữ nhật trên cơ sở mục tiêu ban đầu, việc lập trình trực quan và chính xác hơn, căn chỉnh hình học MAKE được tự động chụp, Hai bảng hoàn toàn độc lập với các thông số. So với máy ba trục truyền thống, phản hồi nhanh hơn, các thông số độc lập hơn, hiệu quả cao hơn và độ chính xác cắt được đảm bảo hơn.

Hệ thống hình ảnh:

CCD màu có độ phân giải cao và ống kính có độ phóng đại lớn có thể hỗ trợ các chức năng mô phỏng giảng dạy và chỉnh sửa chương trình. Hệ thống định vị và hiệu chỉnh MARK tự động cải thiện độ chính xác cắt và ngăn ngừa bảng bị hư hỏng do bảng không ở đúng vị trí. Nhanh hơn để sao chép các chương trình trái và phải và chuyển đổi các kiểu máy. Chức năng đọc mã vạch tùy chọn để nhận ra việc đọc và lưu hoặc tải lên mã vạch 1D/2D, rất thuận tiện cho việc truy xuất nguồn gốc và quản lý kỹ thuật số.

Trục chính tốc độ cao:

Trục chính tốc độ cao nhập khẩu sử dụng động cơ trục chính German SycoTec(Kavo) được sử dụng rộng rãi trong các máy tách cao cấp trong ngành. Trục chính có tốc độ cao (60000 vòng/phút), tuổi thọ cao, lắp ráp và tháo gỡ thuận tiện, và bề mặt cắt nhẵn không có gờ và khuyết tật. Nó cũng được trang bị bộ chuyển đổi tần số trục chính SycoTec 4424 gốc, cho phép động cơ trục chính có tuổi thọ cao hơn, mô-men xoắn cắt cao hơn và hiệu ứng tăng nhiệt độ thấp nhất.

Y-S168CS1thông số kỹ thuật
dự án	thông số kỹ thuật
Phạm vi chuyển động XYUZ	875MM620MM50MM*50MM
Phạm vi cắt một bàn	420MM520MM50MM
Vít me / thanh ray dẫn hướng	Thanh ray dẫn hướng vít HIWIN
độ chính xác định vị	±0. 01mm
hệ thống servo	Động cơ servo bốn trục
trục chính	XONJE/ Kavos (tùy chọn)
Chuyển đổi tần số trục chính	Bộ chuyển đổi tần số tốc độ cao
Tốc độ trục chính	2000 vòng/phút/phút~60000 vòng/phút/phút
Dụng cụ trục chính	0.8mm~3mm
Máy chủ điều khiển	Máy tính công nghiệp
Tốc độ cắt	1mm/giây~100mm/giây
Chức năng cắt	Nó có thể cắt các đường thẳng, cung và hình tròn
Xử lý tĩnh điện	Thiết bị loại bỏ tĩnh điện
Chế độ thu gom bụi	Thu gom bụi phía dưới hoặc thu gom bụi phía trên tùy chọn
Chức năng MES quét mã	Hỗ trợ (tùy chọn)
Kích thước của bộ thu gom bụi	1050mm800mm550mm
Nguồn điện	Ba pha năm dây 380v 3kw (bao gồm cả bộ thu gom bụi)
áp suất không khí	5kg/cm2
Kích thước máy	1270mm1200mm1850mm
trọng lượng máy	700kg

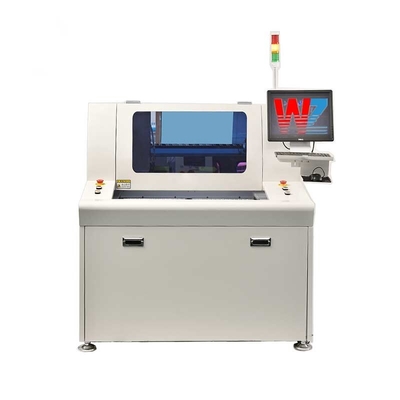

Cao độ chính xác PCB Depaneling Cutter Off Line Multi Blades Tự động 0

Cao độ chính xác PCB Depaneling Cutter Off Line Multi Blades Tự động 1
