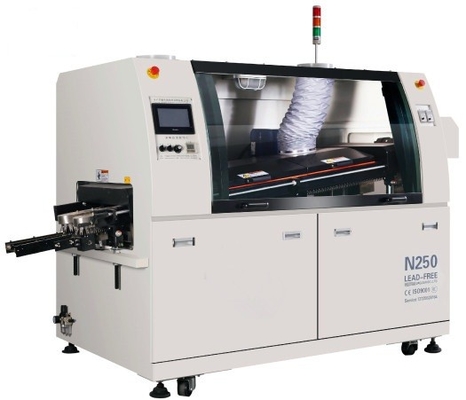

Giá tốt nhất Máy hàn sóng SMT tự động Máy hàn PCB

Máy hàn sóng là một thiết bị thiết yếu trong ngành sản xuất điện tử, được sử dụng để hàn các linh kiện xuyên lỗ trên bảng mạch in (PCB). Nó cung cấp một loạt các chức năng và tính năng tạo điều kiện cho các quy trình hàn hiệu quả và đáng tin cậy.

•  Hệ thống cấp nguồn tự động và các chức năng cấp bảng đồng bộ tự động. Điều chỉnh tốc độ chuyển đổi tần số. Đỉnh Bể hàn sử dụng điều chỉnh tốc độ chuyển đổi tần số, có thể điều khiển độc lập chiều cao sóng.
•  Hệ thống phun chất trợ hàn sử dụng vòi phun ngang của Nhật Bản, được điều khiển bởi xi lanh khí nén và điều khiển PLC, chính xác và đáng tin cậy.
•  PLC được sử dụng để điều khiển máy, đảm bảo độ tin cậy và ổn định của hệ thống.
•  Bộ gia nhiệt trước sử dụng bộ phận gia nhiệt hồng ngoại, nhiệt được bức xạ hiệu quả đến bảng mạch với tốc độ tăng nhanh và kích hoạt hoàn toàn chất trợ hàn dạng lỏng.
•  Ngón hàn hợp kim đặc biệt, rãnh chữ V kép được gia cố.
•  Động cơ hàn sử dụng động cơ chuyển đổi tần số cao nhập khẩu với điều khiển độc lập, hiệu suất ổn định và tuổi thọ cao.
•  Đường gia nhiệt trước với thiết kế dạng mô-đun, đáp ứng yêu cầu bảo vệ môi trường, an toàn và thuận tiện để làm sạch.
•  Bộ gia nhiệt trước sử dụng ba bộ điều khiển nhiệt độ độc lập để đảm bảo khả năng bảo quản nhiệt tuyệt vời, độ đồng đều nhiệt độ, độ chính xác nhiệt độ trong ±2ºC.
•  Tính năng khởi động hẹn giờ cho bể hàn, hàn tan chảy trong vòng 90 phút.
• Máy làm sạch ngón tay tự động đảm bảo độ sạch của ngón tay hàn.
•  Hệ thống giám sát và báo động thông minh đảm bảo hiệu suất ổn định và an toàn cho người vận hành.

• Ứng dụng chất trợ hàn: Máy hàn sóng bôi chất trợ hàn lên PCB trước khi quá trình hàn. Chất trợ hàn là một chất hóa học loại bỏ quá trình oxy hóa khỏi bề mặt kim loại, đảm bảo làm ướt và bám dính thích hợp của mối hàn.
• Gia nhiệt trước: Máy có các vùng gia nhiệt trước làm tăng nhiệt độ của PCB trước khi chúng đi qua sóng hàn. Gia nhiệt trước đảm bảo rằng các linh kiện và PCB ở nhiệt độ tối ưu cho quá trình hàn, thúc đẩy dòng hàn tốt hơn và giảm ứng suất nhiệt.
• Sóng hàn: Máy tạo ra một sóng hàn nóng chảy có kiểm soát, thường là hợp kim thiếc-chì hoặc mối hàn không chì, trong một bồn hoặc vòi phun. Sóng hàn được kiểm soát chính xác về nhiệt độ, chiều cao và chiều rộng. Khi PCB đi qua sóng hàn, các linh kiện xuyên lỗ sẽ được nhúng và mối hàn tạo thành các kết nối điện đáng tin cậy.
• Kiểm soát vòi phun hàn/độ sâu nhúng: Máy cho phép điều chỉnh chiều cao vòi phun hàn hoặc độ sâu nhúng. Tính năng này đảm bảo độ bao phủ mối hàn thích hợp trên các đầu nối xuyên lỗ và ngăn ngừa cầu nối hàn quá mức hoặc các mối nối hàn không đủ.
• Hệ thống băng tải: Máy kết hợp một hệ thống băng tải vận chuyển PCB trong suốt quá trình hàn. Tốc độ băng tải có thể được điều chỉnh để đạt được chất lượng hàn và thông lượng mong muốn.
• Quản lý chất trợ hàn và mối hàn: Máy bao gồm các cơ chế quản lý chất trợ hàn và mối hàn. Nó có thể có các hệ thống để bổ sung chất trợ hàn, theo dõi mức hàn và loại bỏ xỉ, đảm bảo chất lượng hàn nhất quán và giảm lãng phí vật liệu.

• Lắp ráp linh kiện xuyên lỗ: Máy chủ yếu được sử dụng để hàn các linh kiện xuyên lỗ lên PCB. Nó phù hợp với các linh kiện như đầu nối, công tắc, máy biến áp và các linh kiện lớn hơn không thể gắn trên bề mặt.
• Sản xuất hàng loạt: Máy hàn sóng rất phù hợp với môi trường sản xuất số lượng lớn. Nó cung cấp các quy trình hàn hiệu quả và liên tục, cho phép lắp ráp nhanh chóng một lượng lớn PCB.
• PCB công nghệ hỗn hợp: PCB có sự kết hợp giữa các linh kiện gắn trên bề mặt và các linh kiện xuyên lỗ có thể được xử lý bằng máy hàn sóng. Nó cho phép hàn chọn lọc, đảm bảo rằng chỉ các linh kiện xuyên lỗ mới tiếp xúc với sóng hàn.
• Sửa chữa và làm lại: Máy cũng được sử dụng cho mục đích sửa chữa và làm lại. Nó có thể được sử dụng để tháo và thay thế các linh kiện xuyên lỗ trong trường hợp cần sửa chữa hoặc sửa đổi trên PCB đã lắp ráp.
• Điện tử ô tô, công nghiệp và hàng không vũ trụ: Máy hàn sóng tìm thấy các ứng dụng trong các ngành công nghiệp khác nhau, bao gồm ô tô, công nghiệp và hàng không vũ trụ. Các ngành công nghiệp này thường sử dụng các linh kiện xuyên lỗ vì độ bền và độ tin cậy của chúng, khiến máy hàn sóng trở thành một công cụ thiết yếu cho quy trình sản xuất của họ.

Máy hàn sóng đóng một vai trò quan trọng trong việc lắp ráp các linh kiện xuyên lỗ trên PCB. Nó đảm bảo các kết nối hàn đáng tin cậy, thông lượng sản xuất cao và chất lượng hàn nhất quán, góp phần vào chất lượng và hiệu suất tổng thể của các sản phẩm điện tử.
