| MOQ: | 1pcs |
| giá bán: | có thể đàm phán |
| bao bì tiêu chuẩn: | 1. Vỏ gỗ 2. Theo đơn đặt hàng của bạn |
| Thời gian giao hàng: | 5-8 ngày |
| phương thức thanh toán: | T / T, Western Union, Paypal, Thẻ tín dụng |
| khả năng cung cấp: | 10 mảnh / mảnh mỗi tuần |

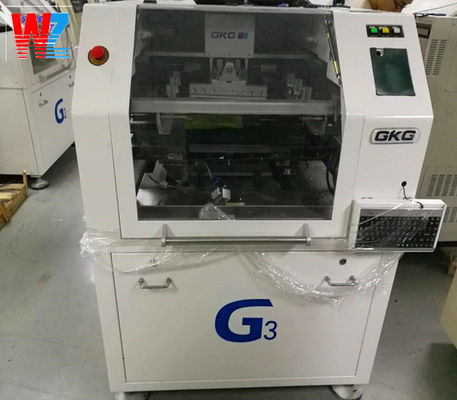

Thiết bị thử nghiệm PCB GKG G3 G5
Tên: Máy GKG AOI
Thương hiệu: GKG
Mô hình: Máy AOI GKG G3
Thông số kỹ thuật: Máy GKG G3 AOI
Tình trạng: nguyên bản/phản phẩm
Chất lượng: chất lượng hàng đầu
Cổ phiếu: lớn
Thanh toán: L/C T/T D/P Western Union Paypal Money Gram và những người khác
Giao hàng: Trong ba ngày
Bảo hành: 1 năm
Giao hàng: FedEx, UPS, DHL, theo yêu cầu
Bao bì: hộp hộp với bảo vệ bọt
G5 là độ chính xác cao và độ ổn định cao của máy in hoàn toàn tự động,GKG theo sau trong ngành công nghiệp SMT là
phát triển xu hướng sản xuất của một thế hệ mới của máy in hoàn toàn tự động với quốc tế dẫn đầu
công nghệ tầm nhìn đồng bộ, xử lý hình ảnh có độ phân giải cao, độ chính xác cao của hệ thống truyền tải,
Máy quét thích nghi treo.
Thông số kỹ thuật:
Máy in dán hàn tự động độ chính xác cao của dòng GKG được thiết kế cho độ chính xác cao
in lưới thép hoặc in stencil trong ngành công nghiệp SMT.
In kích thước PCB:50mm x 50mm ~ 400x 340mm;
Độ dày PCB: 0,4mm ~ 6mm
Độ dày FPC: ¥0.6mm (không bao gồm giàn)
1, Tất cả các cấu trúc tia X mẫu mới thế hệ thứ 3, thêm các nhà điều hành dán hàn thuận tiện hơn và vị trí chính xác
lưới thép; Mẫu mới mô-men xoắn X chùm, giải quyết các mốc hàn và bụi lắng đọng, kéo dài tuổi thọ của máy;
2,Scalable trên thiết bị áp suất, trong bối cảnh biến dạng dễ dàng của PCB in có thể làm cho bảng ra, không cần
Theo sản phẩm sử dụng linh hoạt
3, Toàn bộ máy sử dụng nhập khẩu tự bôi trơn đường ray hướng dẫn, đường ray hướng dẫn không cần thêm dầu bôi trơn, trong vòng năm năm hướng dẫn
bảo trì miễn phí trong vòng năm năm.
4, X Y1 Y2 trong động cơ tuyến tính HAYDON Mỹ, các vít chính xác lái xe Nhật Bản, tự bôi trơn đường ray hướng dẫn, để đảm bảo độ chính xác
5, Mạng lưới khung Y để tự động xác định vị trí, có thể nhanh chóng nhận ra tự động stencil counterpoint;
6"Đường đai cong sử dụng thép cường độ cao, trong quá trình in để đảm bảo sự ổn định của đầu in;
Hệ thống loại trượt nổi, thiết bị duy nhất đàn hồi ở lại, có thể bảo vệ rất tốt trong quá trình thả trượt
mẫu giấy và máy cào.
| Điểm | Parameter | |
| Lặp lại vị trí chính xác | ±0,01mm ((Dữ liệu thử nghiệm và phương pháp có sẵn) | |
| Độ chính xác in | ± 0,025mm ((Dữ liệu thử nghiệm và phương pháp có sẵn) | |
| Tốc độ in / Thời gian chu kỳ | < 8s (không bao gồm in và làm sạch) | |
| Chuyển đổi sản phẩm | < 5 phút | |
| Kích thước phím màn hình/Min-Max | 737mm X737mm | |
| Kích thước mẫu phím màn hình / Độ dàythâm tâm | 20mm ~ 40mm | |
| Kích thước PCB / Min-Max / Độ dày | 50X50mm-400X370mm/0.4~6mm | |
| Tỷ lệ đường cong PCB | <1%(Dựa trên chiều dài đường chéo) | |
| Kích thước đáy của bảng | 15mm(Cấu hình tiêu chuẩn), 25mm | |
| Kích thước cạnh bảng | 3mm | |
| Chiều cao máy vận chuyển | 900±40mm | |
| Hướng vận chuyển | Bên trái - bên phải; bên phải - bên trái; bên trái - bên trái; bên phải - bên phải | |
| Tốc độ vận chuyển | 100-1500mm/s Điều khiển có thể lập trình | |
| Định vị bảng | Hệ thống hỗ trợ | Pin từ tính/Block hỗ trợ bên cạnh/Pin tự động linh hoạt(tùy chọn) |
| Hệ thống kẹp | Kẹp bên đàn hồi/Nút chân không/Cài đặt bảng hướng Z kiểu mở rộng | |
| Đầu in | Hai đầu in có động cơ | |
| Tốc độ squeegee | 6~300mm/s | |
| Áp lực của máy ép | Điều khiển phần mềm 0-10kg(phản hồi áp suất vòng kín), giá trị áp suất nhìn thấy được | |
| góc squeegee | 60° (Tiêu chuẩn)/55°/45° | |
| Loại squeegee | Squeegee thép (tiêu chuẩn), squeegee cao su và các loại squeegee khác phải được tùy chỉnh. | |
| Tốc độ tách lưới thép | 0.1~20mm/s Điều khiển có thể lập trình | |
| Phương pháp làm sạch | Loại khô, loại ướt, loại chân không (Sự kết hợp có thể lập trình các phương pháp làm sạch) | |
| Phạm vi điều chỉnh bảng | X: ± 3mm; Y:±7mmθ:±2° | |
| Loại điểm tín thác | Hình dạng hình học tiêu chuẩn của điểm ủy thác, đệm gắn kết / lỗ stencil | |
| Hệ thống máy ảnh | Máy ảnh kỹ thuật số đơncho hệ thống nhìn lên/dưới | |
| Áp suất không khí | 4~6Kg/cm2 | |
| Tiêu thụ không khí | Khoảng 0,07m3 / phút | |
| Phương pháp kiểm soát | Kiểm soát PC | |
| Cung cấp điện | AC:220±10%,50/60HZ 1Φ 1,5KW | |
| Kích thước máy/trọng lượng | Tùy thuộc vào mô hình. | |
| Hoạt động Tempthắt | -20°C ~ +45°C | |
| Hoạt động ẩm | 30%~60% | |
