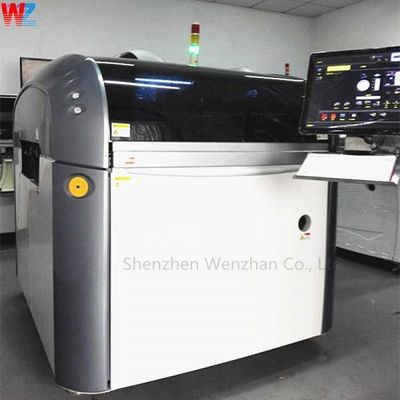

Máy in màn hình PCB SMT đã sử dụng DEK Horizon 03iX

Máy in màn hình PCB SMT đã sử dụng DEK Horizon 03iX
Tên thương hiệu
DEK
Mẫu sản phẩm
Chân trời 03iX
nước xuất xứ
Trung Quốc
MOQ
1pcs
đơn giá
có thể đàm phán
phương thức thanh toán
T/T, Liên minh phương Tây, PayPal, thẻ tín dụng
khả năng cung cấp
100
Chi tiết sản phẩm
Product Name: DEK Horizon 03iX
Model: Chân trời 03iX
Quality: ĐỨNG ĐẦU
Package: Vụ việc
Condition: Mới, Mới/đã qua sử dụng
Payment: Sự chi trả
Type: Máy SMT Sản phẩm liên quan
Brand: DEK
Delivery: UPS, DHL, FedEx, như là đơn đặt hàng của bạn
Warranty: 1 năm
Mô tả sản phẩm
Thông số kỹ thuật và đặc điểm chi tiết
Máy in màn hình PCB SMT cũ DEK Horizon 03iX
Thông số kỹ thuật cấu hình chuẩn
  • Phần mềm. Máy gắn ở bên trái hoặc bên phải.
  • Camera: HawkEye® 750 máy ảnh kỹ thuật số, sử dụng giao diện IEEE 1394. đa kênh. đèn LED. FOV 11.3mm x 8.7mm. cửa sổ kiểm tra 26mm2
  • Định vị máy ảnh: Động cơ quay và bộ mã hóa với độ phân giải 4 micron
  • Squeegee Pressure MechanismL: Phần mềm điều khiển, động cơ
  • Định vị stencil: Máy điều chỉnh chiều rộng màn hình bằng tay
  • Định hướng stencil:Động cơ thông qua động cơ X, Y và Theta
  • Squeegee: Clamped squeegee cạnh hậu hai (1 bộ bao gồm)
  • Giao diện máy: FMI đường dây lên và đường dây xuống bao gồm
  • Kết nối: RJ-45LAN (mạng) và giao diện USB2 có sẵn
  • Tri Color Beacon: Có thể lập trình với báo động âm thanh
  • Tài liệu: Sách hướng dẫn in giấy bao gồm: Người vận hành, Cài đặt, Sơ đồ điện; Sổ tay kỹ thuật và hướng dẫn hỗ trợ các chức năng của người vận hành. DVD chứa hướng dẫn và hướng dẫn.
Khả năng sắp xếp máy > 2 Cpk @ +/- 12,5μm, 6 Sigma #
Khả năng điều chỉnh quy trình > 2 Cpk @ +/- 25μm, 6 Sigma #
Thời gian chu kỳ cốt lõi 12 giây (11 giây với tùy chọn HTC)
Khu vực in tối đa 510mm* (X) x 508.5mm (Y)
Xây dựng máy in Một bộ phận tối ưu hóa khung hàn
Điều khiển máy ISCANTM Điều khiển chuyển động bằng mạng CAN BUS
Hệ điều hành Windows XP
Giao diện điều hành ColorTFT màn hình cảm ứng màn hình hiển thị, bàn phím và trackball với DEK Instinctiv TM
Máy in màn hình PCB SMT đã sử dụng DEK Horizon 03iX 0
Máy in màn hình PCB SMT đã sử dụng DEK Horizon 03iX 1
Thông số kỹ thuật hệ thống vận tải
  • Loại: Chiếc đơn với dây chuyền vận chuyển tròn 3mm, cố định trên đường ray phía trước
  • Khả năng tương thích ESD: Vành đai vận chuyển và dẫn đường màu đen với điện trở bề mặt lớn hơn 106 ohm.
  • Điều chỉnh chiều rộng: Đường sắt phía sau có động cơ có thể lập trình
  • Hướng vận chuyển: Từ trái sang phải
  • Từ phải sang trái: từ trái sang trái, từ phải sang phải
  • Kích thước xử lý nền (tối thiểu): 50mm (X) x 40,5mm (Y)
  • Kích thước xử lý nền (tối đa): 510mm (X) x 508.5mm (Y)
  • Độ dày của chất nền:0.2mm đến 6mm
  • Trọng lượng nền (tối đa) :1kg
  • Substrate Warpage:Tối đa 7mm bao gồm độ dày của nền
  • Thiết bị phụ kiện:Bảo mật trên các kẹp trên
  • Tính năng xử lý nền: nâng đường sắt mềm / hạ cánh,Bảng điều chỉnh kẹp
  • Phân khơi bên dưới chất nền có thể lập trình từ 3mm đến 42mm
Máy in màn hình PCB SMT đã sử dụng DEK Horizon 03iX 2
